Mechanische Nullpunkt-Grundplatte
Beste Qualität aus China, für den preisbewussten Kunden
Wir liefern Nullpunktplatten mit Standard-Bolzenabständen von 52 mm und 96 mm. Diese CNC-gefrästen Grundplatten werden aus hochwertigen legierten Stahl hergestellt, was für außergewöhnliche Festigkeit und Langlebigkeit sorgt.
Die Oberflächen sind in der Regel auf HRC 57 gehärtet, was die Verschleißfestigkeit erhöht und die Lebensdauer verlängert, sodass sie sich ideal für langfristige, anspruchsvolle industrielle Anwendungen eignen.
Ihre Vorteile
Kompaktes Design, 4-Punkt-Spannung durch nur eine Betätigungsschraube
Die starke Spannkraft von 14 kN ermöglicht die Bearbeitung schwerer Werkstücke
Aufnahme mehrerer Werkstücke, maximiert den Platz in der Vorrichtung zum Spannen mehrerer Werkstücke
2 Backen positionieren und klemmen die Zugbolzen mit hoher Genauigkeit; präziser und schneller Werkzeugwechsel
Produktbeschreibungen - Nullpunkt-Grundplatten
Verschiedene Spannvorrichtungen wie selbstzentrierende Schraubstöcke lassen sich auf den Nullpunktplatten schnell austauschen. Unsere CNC-Spannplatte ermöglicht eine Steigerung der Maschinenlaufzeit und der Fertigungsqualität. Der Wechsel der Spannvorrichtungen erfolgt lediglich über eine zentrale Spannschraube. Dank der flachen Bauweise und der Befestigungsbohrungen des Nullpunktsystems ist eine universelle Montage auf dem Maschinentisch oder an Spannvorrichtungen möglich.
Zuverlässige Konstruktionen
Wiederholgenauigkeit von 0,005 mm
Spannkraft bis zu 15.000 N
Größe und Achsabstand können individuell angepasst werden
52 mm Mechanische Nullpunkt CNC-Grundplatten

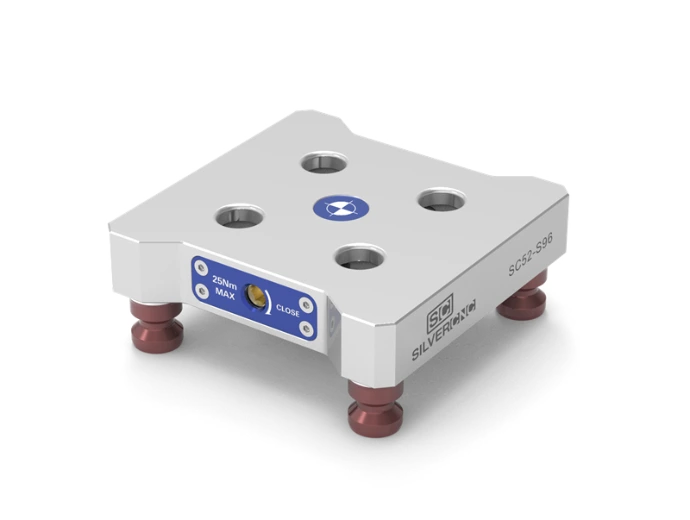

Modell SC52-S96
Abmaße: 121 x 121 x 25 mm
Wiederholgenauigkeit: 0,005 mm
Spannkraft: 18 KN
Material: Stahl
Gewicht: 2,4 kg

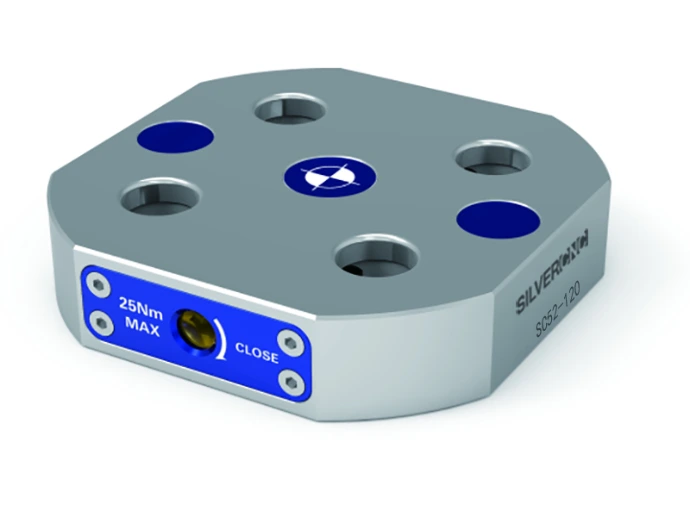

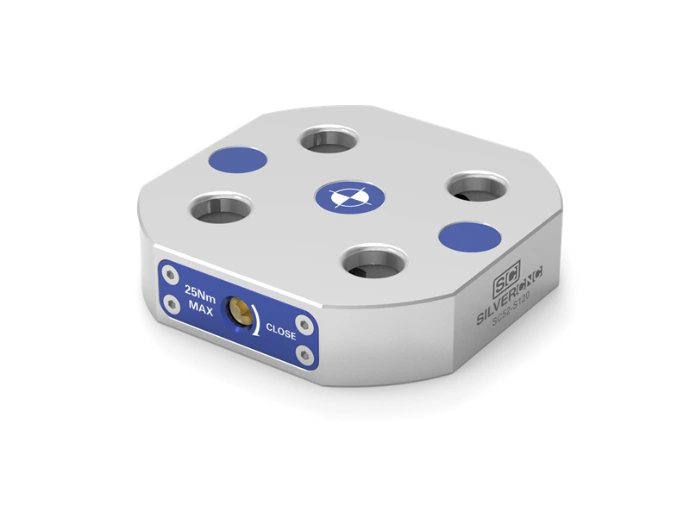

Modell SC52-S120
Abmaße: 106 x 106 x 25 mm
Wiederholgenauigkeit: 0,005 mm
Spannkraft: 18 KN
Material: Stahl
Gewicht: 1,6 kg

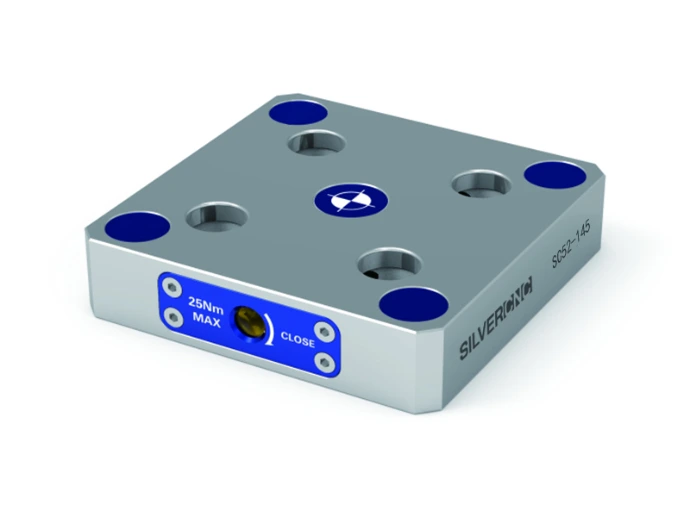

Modell SC52-S145
Abmaße: 106 x 106 x 25 mm
Wiederholgenauigkeit: 0,005 mm
Spannkraft: 18 KN
Material: Stahl
Gewicht: 1,8 kg

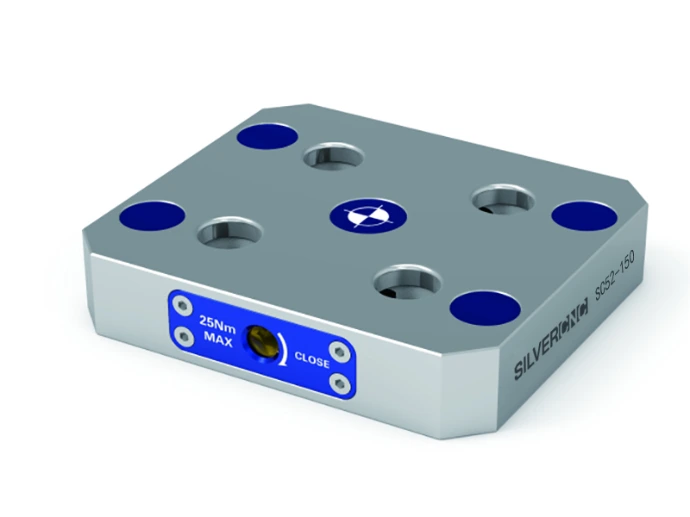

Modell SC52-S150
Abmaße: 120 x 106 x 25 mm
Wiederholgenauigkeit: 0,005 mm
Spannkraft: 18 KN
Material: Stahl
Gewicht: 2,0 kg
96 mm Mechanische Nullpunkt CNC-Grundplatten

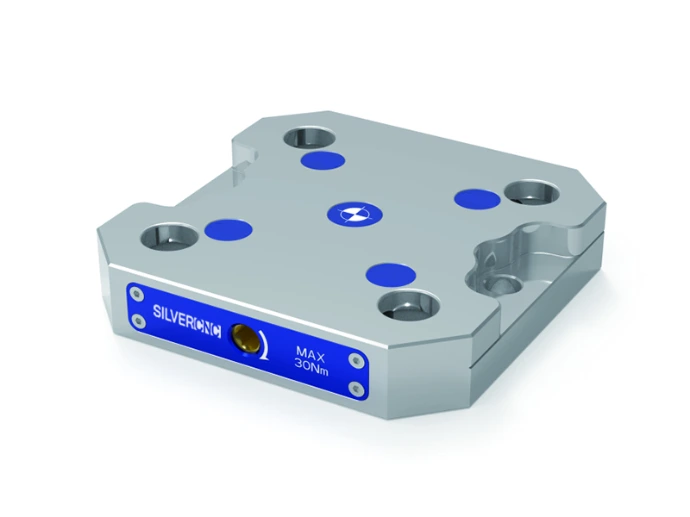

Modell SC96-S190
Abmaße: 150 x 150 x 30 mm
Wiederholgenauigkeit: 0,005 mm
Spannkraft: 22 KN
Material: Stahl
Gewicht: 4,0 kg

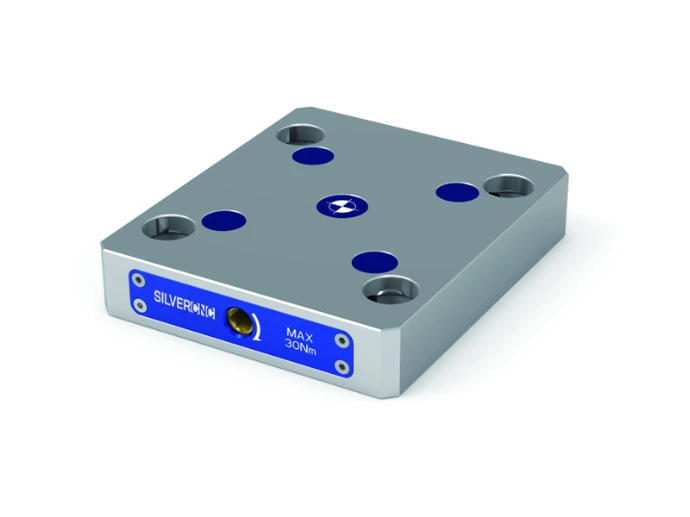

Modell SC96-S195
Abmaße: 150 x 128 x 30 mm
Wiederholgenauigkeit: 0,005 mm
Spannkraft: 22 KN
Material: Stahl
Gewicht: 4,6 kg
Modell SC96-S200
Abmaße: 168 x 150 x 30 mm
Wiederholgenauigkeit: 0,005 mm
Spannkraft: 22 KN
Material: Stahl
Gewicht: 5,0 kg

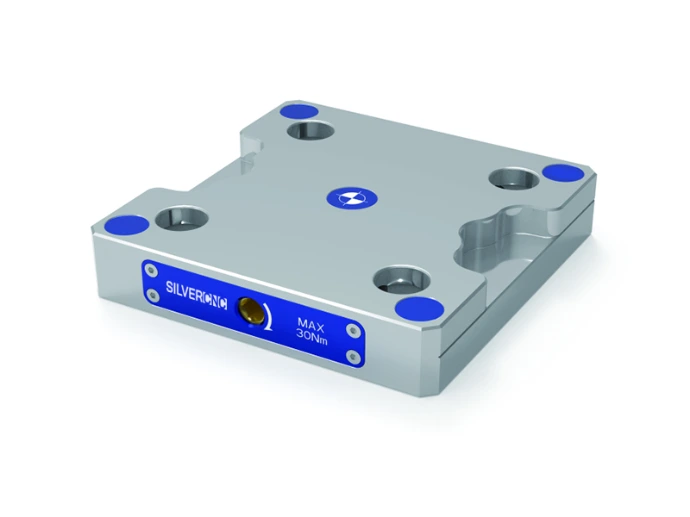

Modell SC96-S205
Abmaße: 150 x 150 x 30 mm
Wiederholgenauigkeit: 0,005 mm
Spannkraft: 22 KN
Material: Stahl
Gewicht: 4,0 kg
Nullpunktplatte: Grundaufbau und Hauptkomponenten
Verschiedene Spannvorrichtungen wie selbstzentrierende Schraubstöcke lassen sich auf den Nullpunktplatten schnell austauschen. Unsere CNC-Spannplatte ermöglicht eine Steigerung der Maschinenlaufzeit und der Fertigungsqualität. Der Wechsel der Spannvorrichtungen erfolgt lediglich über eine zentrale Spannschraube. Dank der flachen Bauweise und der Befestigungsbohrungen des Nullpunktsystems ist eine universelle Montage auf dem Maschinentisch oder an Spannvorrichtungen möglich.
■ Standardmäßige 52- und 96-Loch-Anordnung im Latin-Raster für den schnellen Austausch verschiedener Vorrichtungen
