Mulitpositions-Grundplatten

Beste Qualität aus China, für den preisbewussten Kunden

Wir liefern Grundplatten mit mehreren Nullpunktpositionen, die es  dem Bediener erlaubt, in einer Aufspannung so viele Spannvorrichtungen wie möglich anzubringen, beispielsweise zwei kleinere Schraubstöcke, einen kleineren Schraubstock und eine modulare Spannzange. Dadurch können die Stillstandzeiten von Werkzeugmaschinen reduziert werden.

Unsere pneumatischen Nullpunkt-Grundplatte werden häufig bei Automatisierungsprojekten mit Robotern oder Cobots eingesetzt. Das Öffnen der Platte erfolgt durch Druckluft, das Schließen durch Federkraft.



Ihre Vorteile

Der Abstand der T-Nuten kann je nach Maschine angepasst werden

Standardmäßig mit 52-mm- und 96-mm-Bolzen, optional

Oberflächenhärtung auf 57 HRC zur Vermeidung von Kratzern

Hochwertiger legierter Stahl, kein Aluminium

Hohe Spannkraft, geeignet für schwere Schneidbearbeitungen

Produktbeschreibungen - Multipositions-Grundplatten

Verschiedene Spannvorrichtungen wie selbstzentrierende Schraubstöcke lassen sich auf den Nullpunktplatten schnell austauschen. Unsere CNC-Spannplatten ermöglichen eine Steigerung der Maschinenlaufzeit und der Fertigungsqualität. Der Wechsel der Spannvorrichtungen erfolgt lediglich über eine zentrale Spannschraube. Dank der flachen Bauweise und der Befestigungsbohrungen des Nullpunktsystems ist eine universelle Montage auf dem Maschinentisch oder an Spannvorrichtungen möglich.

Zuverlässige Konstruktionen

Wiederholgenauigkeit von 0,005 mm

Spannkraft bis zu 22.000 N

Größe und Achsabstand können individuell angepasst werden

Multipositions-Grundplatten - Spezifikationen

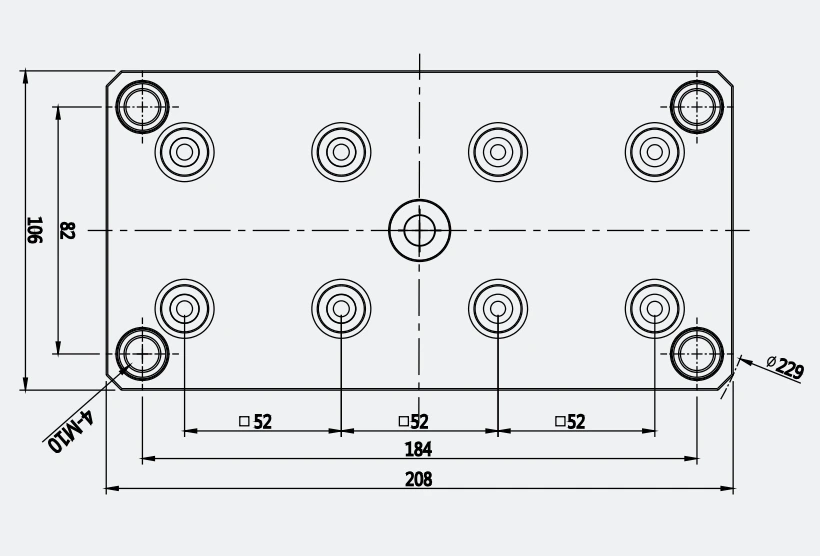

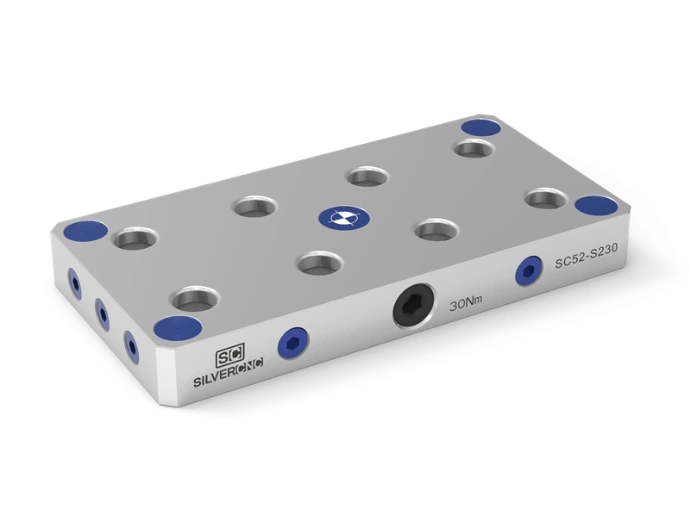

 Modell SC52-S230 Specs

Abstand: 4xM10@82x208, anpassbar

Wiederholgenauigkeit: 0,005 mm

Spannkraft: 18 KN

Material: Stahl

Gewicht: 4,0 kg

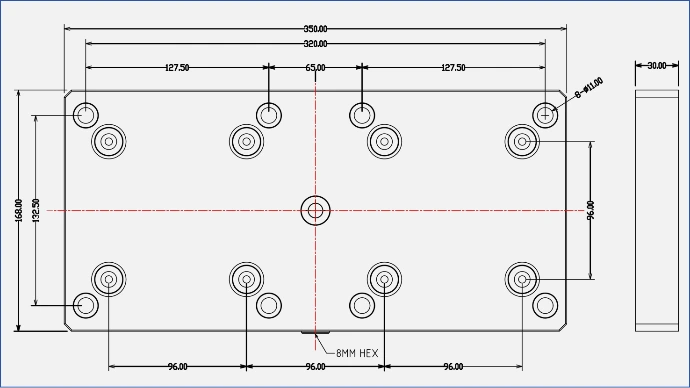

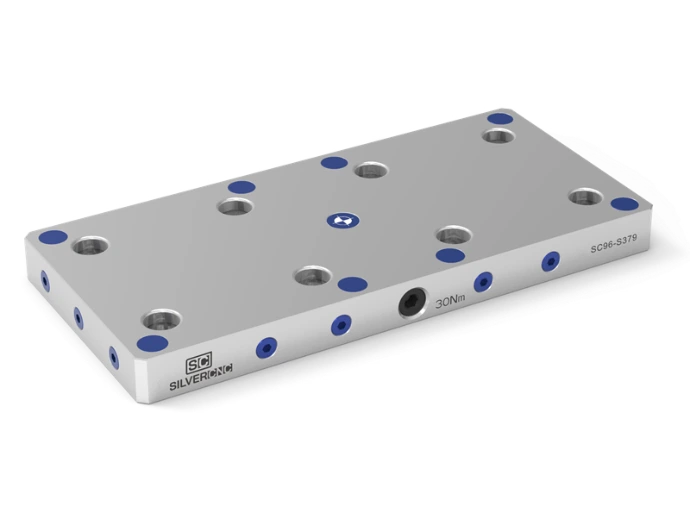

 Modell SC96-S379 Specs

Abstand: 4xM10@132,58x320, anpassbar

Wiederholgenauigkeit: 0,005 mm

Spannkraft: 22 KN

Material: Stahl

Gewicht: 12,0 kg

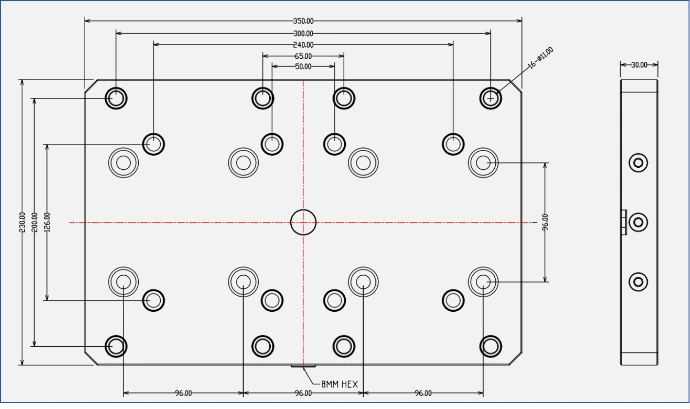

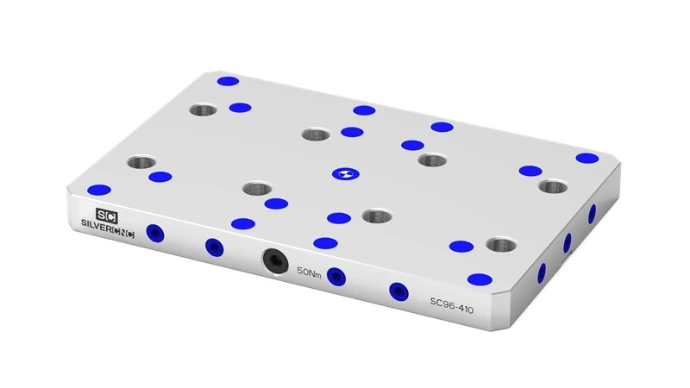

 Modell SC96-S410 Specs

Abstand: 4xM10@200x300, anpassbar

Wiederholgenauigkeit: 0,005 mm

Spannkraft: 22 KN

Material: Stahl

Gewicht: 14,0 kg

Pneumatische Nullpunkt-Grundplatten - Perfekt im Zusammenspiel mit Robotern oder Cobots

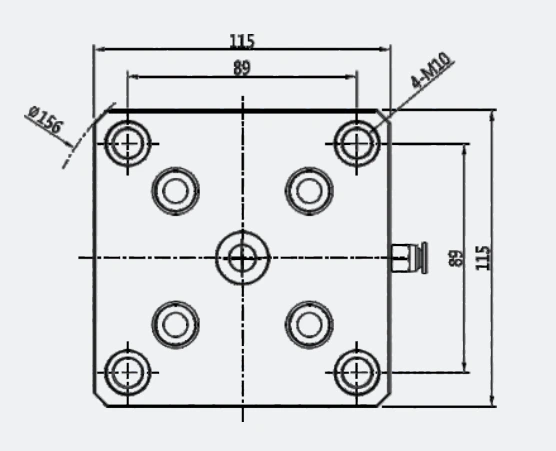

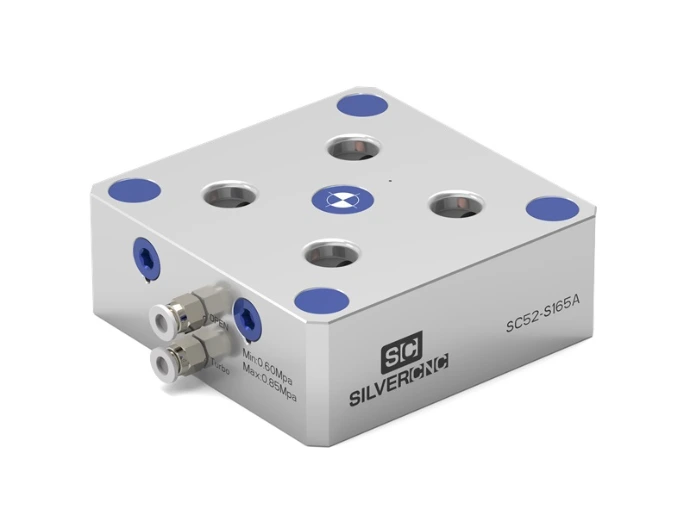

 Modell SC52-S165A Specs

Abmaße: 115 x 115 x 46 mm​

Wiederholgenauigkeit: 0,005 mm

Spannkraft: 18 KN

Material: Stahl

Gewicht: 4,0 kg

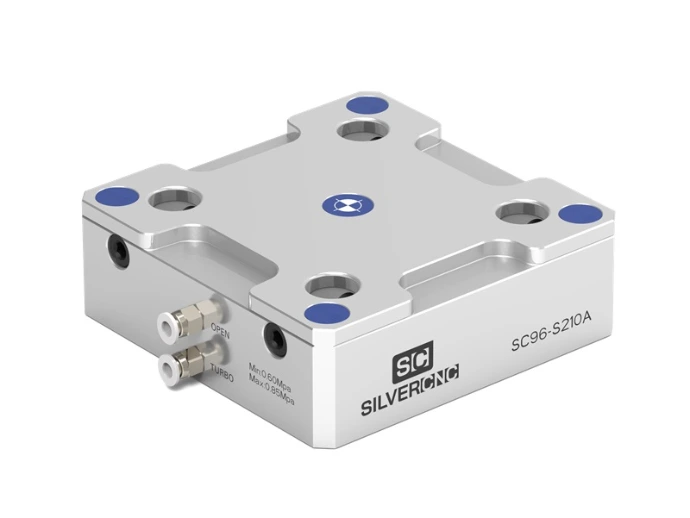

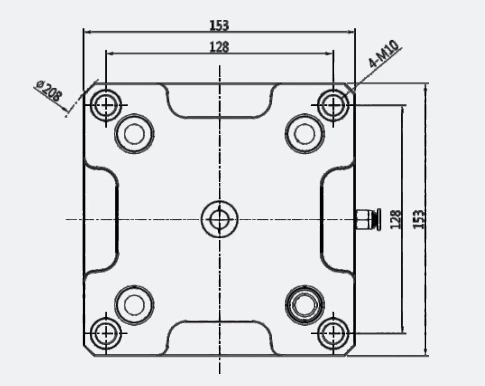

 Modell SC96-S210A Specs

Abmaße: 153 x 153 x 50 mm

Wiederholgenauigkeit: 0,005 mm

Spannkraft: 22 KN

Material: Stahl

Gewicht: 7,0 kg

Nullpunktplatten: Grundaufbau und Hauptkomponenten

Verschiedene Spannvorrichtungen wie selbstzentrierende Schraubstöcke lassen sich auf den Nullpunktplatten schnell austauschen. Unsere CNC-Spannplatten ermöglichen eine Steigerung der Maschinenlaufzeit und der Fertigungsqualität. Der Wechsel der Spannvorrichtungen erfolgt lediglich über eine zentrale Spannschraube. Dank der flachen Bauweise und der Befestigungsbohrungen des Nullpunktsystems ist eine universelle Montage auf dem Maschinentisch oder an Spannvorrichtungen möglich.

■ Die Nullpunkt-Grundplatte besteht aus einer Grundplatte, Präzisionskeilblöcken und 4 Präzisionsbolzen.
■ Der Bolzen verfügt über zwei präzise Positionierflächen, von denen eine zum Werkstück und die andere zur Grundplatte passt.
■ Die vier Positionierbohrungen an der Grundplatte sind geschliffen, um eine Wiederholgenauigkeit von weniger als 0,005 mm zu gewährleisten.

■ Standardmäßige 52- und 96-Loch-Anordnung im Latin-Raster für den schnellen Austausch verschiedener Vorrichtungen
